МИНИМИЗАЦИЯ ПОТЕРЬ ЭЛЕКТРОЭНЕРГИИ В СИСТЕМЕ ЭЛЕКТРОСНАБЖЕНИЯ ООО «РН-ПУРНЕФТЕГАЗ»

АННОТАЦИЯ

В работе рассмотрен вопрос минимизации потерь электроэнергии в электрических сетях и электрооборудовании системы электроснабжения участка бурения ООО «РН-Пурнефтегаз». На основе анализа исходных данных, проведено обоснование выбора комплексных мероприятий по минимизации потерь в электрических сетях и электрооборудовании объекта исследования

Ключевые слова: минимизация потерь электроэнергии, комплексные мероприятия по минимизации потерь электроэнергии, система электроснабжения участка бурения.

Известно, что потери электроэнергии являются важнейшим показателем энергоэффективности на современных предприятиях промышленного и энергетического комплекса [1]. Потери электроэнергии необходимо учитывать не только на стадии проектирования, но и на этапах реконструкции и модернизации электрических сетей [3].

В работе рассмотрен вопрос минимизации потерь электроэнергии в электрических сетях и электрооборудовании системы электроснабжения участка бурения ООО «РН-Пурнефтегаз».

Уровень потерь электроэнергии за 2018-2022 гг. в электрических сетях и электрооборудовании системы электроснабжения участка бурения ООО «РН-Пурнефтегаз» представлены в работе в форме таблицы 1.

Таблица 1

Уровень потерь электроэнергии за 2018-2022 гг. в электрических сетях и электрооборудовании системы электроснабжения участка бурения ООО «РН-Пурнефтегаз», %

В результате проведения анализа состояния технических данных системы в электрических сетях системы электроснабжения участка бурения ООО «РН-Пурнефтегаз» было установлено, что основной проблемой на данном предприятии является проблема потерь электроэнергии в питающей сети 35 кВ, а также в распределительной сети напряжением 6 кВ. Уровень потерь в распределительной сети напряжением 0,38/0,22 кВ находится в допустимых пределах. Технические сведения, представленные в таблице 1, также визуализированы на диаграмме рисунка 1.

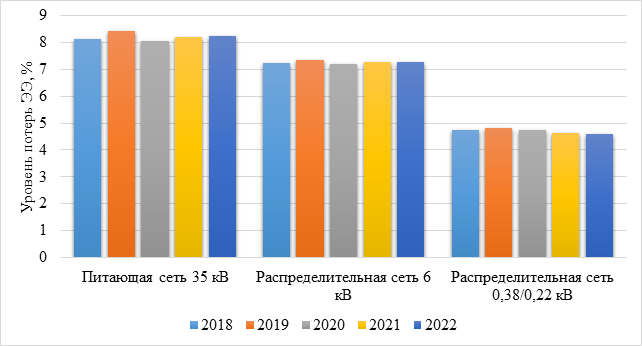

Рисунок 1. График уровня потерь электроэнергии за 2018-2022 гг. в электрических сетях и электрооборудовании системы электроснабжения участка бурения ООО «РН-Пурнефтегаз»

Исходя из результатов анализа, полученных по данным таблицы 1, установлено, что средний уровень потерь электроэнергии за 5 последних лет в питающей сети 35 кВ объекта исследования составил 8,2%, в распределительной сети напряжением 6 кВ – 7,26 %.

Для данного типа питающих и распределительных сетей соответствующих классов напряжения, такой процент потерь электроэнергии является довольно высоким: известно, что согласно рекомендациям [4,5] максимальный уровень потерь в питающих и распределительных сетях предприятий не должен превышать 5%. Также это подтверждено в [6].

Данное обстоятельство приводит к необходимости соискания, разработки и внедрения организационных, организационно-технических, технико-технологических мероприятий, направленных на снижение технологических потерь в электрической энергии в электрических сетях системы электроснабжения участка бурения ООО «РН-Пурнефтегаз» [2]. Таким образом, данная проблема требует решения.

При этом уровень потерь в распределительной сети 0,38/0,22 кВ объекта исследования составляет в среднем за последние 5 лет уровень 4,7 % и может считаться допустимым [2].

Исходя из данной информации, в работе были выбраны наиболее рациональные мероприятия для минимизации потерь электроэнергии в электрических сетях системы электроснабжения участка бурения ООО «РН-Пурнефтегаз». Известно, что мероприятия по минимизации потерь электроэнергии делятся на организационные и технические. Данную классификацию предлагается учесть при решении поставленной задачи [3].

Таким образом, для решения поставленной задачи, в работе на объекте исследования предлагается внедрить следующие организационные мероприятия, имеющих высокую эффективность в аналогичных системах электроснабжения:

• усовершенствование методологии и регламента работ в электрических сетях ООО «РН-Пурнефтегаз» с учётом современных решений;
• установка допустимых нормативов потерь путём проведения реального мониторинга данных;
• проведение организационной работы с персоналом: обучение персонала, направленное на повышение квалификации в данном вопросе, а также премирование отличившихся работников и наказание виновных в случае несоблюдения установленного регламента работ и превышения установленных нормативов потерь электроэнергии.

В результате проведения расширенного анализа методов и мероприятий по снижению потерь электроэнергии, в питающих и распределительных сетях системы электроснабжения участка бурения ООО «РН-Пурнефтегаз» предложено реализовать следующие основные технические мероприятия по минимизации потерь электроэнергии:

• заменить устаревшие провода марки АС-50/8 на питающей воздушной линии 35 кВ, которая питает ПС 35/6 кВ «136» предприятия, на провода современных марок, обладающих меньшим сопротивлением и большей пропускной способностью (например, предлагается использовать для данной цели провода марки AERO-Z и его модификации);
• заменить устаревшие кабельные линии распределительной сети 6 кВ марки АСБ на кабели современных марок, обладающие пониженным сопротивлением и большей надёжностью, а также прочими улучшенными характеристиками (предлагается использовать кабели с изоляцией со сшитого полиэтилена, а также другие аналогичные разработки).

При практическом внедрении предложенного комплекса мероприятия, предлагается реализовывать совместно организационные и технические мероприятия по минимизации потерь электроэнергии, что приведёт к ожидаемому положительному результату. Кроме того, предлагается в дальнейших работах по данной тематике в рамках написания магистерской диссертации, на основании принятых основных решений настоящего исследования, провести дальнейшее углублённое изучение данного вопроса с практическим внедрением полученных результатов.

Список литературы:

1. Правила устройства электроустановок [Текст]: 7-е издание. – Москва: ЦентрМаг, 2022. – 584 с.
2. Рогалев, Н.Д. Энергосбережение [Текст]: учебное пособие / Н. Д. Рогалёв. – Москва: МЭИ, 2020. – 242 с.
3. Самарин, О. Д. Энергосбережение. Энергоэффективность [Текст]: учебное пособие / О. Д. Самарин – Москва: Издательство Ассоциации строительных вузов, 2018. – 296 c.
4. Сибикин, Ю.Д. Технология энергосбережения [Текст]: учебное пособие / Ю. Д. Сибикин. – Москва: Инфра-М, 2022. – 336 с.
5. Федеральный закон «Об электроэнергетике» от 26.03.2003 № 35-ФЗФЗ об энергосбережении // [Электронный ресурс] / Режим доступа: http://www.consultant.ru/document/cons_doc_LAW_41502/
6. Федеральный закон от 23.11.2009 № 261-ФЗ (ред. от 29.07.2017) «Об энергосбережении, повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации» (с изменениями на 13 июня 2023 года) // [Электронный ресурс] / Режим доступа: https://docs.cntd.ru/document/902186281
