МЕТОДИКА  МОДЕЛИРОВАНИЯ  ГРАДИЕНТНОГО  ВОЛОКОННОГО  СВЕТОВОДА  МНОГОСЛОЙНЫМ

Андросик  Андрей  Борисович

канд.  техн.  наук,  доцент  МГОУ,  г.  Москва

Воробьев  Сергей  Андреевич

канд.  техн.  наук,  профессор  МГОУ,  г.  Москва

Мировицкая  Светлана  Дмитриевна

канд.  техн.  наук,  доцент  МГОУ,  г.  Москва

E-mail:



Method  of  MODELLING  of  GRADIENT  optical  FIBER  BY  MULTI  fiberS

Andrey  Androsik

candidate  of  Technical  Sciences,  Associate  Professor  of  MSOU,  Moscow

Sergei  Vorobev

candidate  of  Technical  Sciences,  Professor  of  MSOU,  Moscow

Svetlana  Mirovitskaya

candidate  of  Technical  Sciences,  Associate  Professor  of  MSOU,  Moscow



Аннотация

Рассмотрены  особенности  моделирования  волоконных  световодов  с  градиентным  распределением  показателя  преломления  многослойными  с  постоянной  величиной  показателя  преломления  внутри  слоя.

Abstract

Considered  are  the  peculiarities  of  simulation  of  optical  fibers  with  a  gradient  distribution  of  the  refractive  index  layer  and  multi-layer  with  constant  refractive  index  within  the  layer.



Ключевые  слова:  рефракция,  моделирование,  волоконный  световод,  градиентный  профиль  показателя  преломления.

Keywords:  refraction,  modeling,  fiber  light  guide,  gradient  profile  of  the  refractive  index.



Работа  посвящена  вопросу  исследования  одного  из  наиболее  практически  удобных  методов  измерения  геометрооптических  характеристик  волоконных  световодов  (ВС)  —  рефракционному  и  установлению  основных  закономерностей  прохождения  узкого  зондирующего  пучка  через  ВС  различных  типов  [1,  с.  96,  2,  с.  51,  3,  с.  38].

Результаты  исследования  методов  контроля  геометрооптических  параметров  световодов  показывают,  что  нахождение  профиля  показателя  преломления  ВС  путем  вычисления  интеграла  представляет  собой  сложную  и  занимающую  много  машинного  времени  проблему.  Поэтому  ниже  рассмотрена  возможность  замены  градиентного  профиля  на  многослойный  с  показателем  преломления,  не  изменяющимся  по  слою  и  скачком  переходящим  на  другое  значение  на  следующем  слое.  При  решении  задачи  математического  моделирования  в  процессе  замены  градиентного  ВС  многослойным  необходимо  рассмотреть  два  основных  направления:

·установление  критерия  достоверности,  а  именно,  по  заданному  распределению  показателя  преломления,  исходя  из  требуемой  точности,  выбирается  максимально  допустимый  скачок    и  из  выбранного    определяется  количество  N  слоев  разбиения  градиентного  ВС  на  слоистый;

·выбор  оптимального  способа  разбиения.

Таким  образом,  осуществляется  переход  от  аналогового  закона  (плавное  изменение  n(r))  к  дискретному  —  цифровому  (скачкообразно-ступенчатое  изменение),  т.  е.  решается  типовая  задача  вычислительной  техники  —  построение  аналого-цифрового  преобразователя.  Кроме  того,  возникает  необходимость  установления  степени  идентичности  планиметрической  задачи  —  ступенчатого  разбиения  и  объемной  —  рассеяния,  т.  е.  введение  переходных  критериев,  а  также  рассмотрение  вероятных  на  практике  типов  градиентных  ВС:  монотонных  с  экстремумами  (перегибами),  периодических  и  др.  В  заключении,  необходимо  выбрать  тип  разбиения  распределения  показателя  преломления:

·с  равным  шагом  по  оси  радиусов  ;  это  дает  ;

·с  равным  шагом  по  оси  показателей  преломления  ,  при  .

При  разбиение  на  равные  отрезки  по  оси  радиусов  возникает  два  случая  измерения  показателя  преломления  —  в  центре  отрезка  и  в  конце  отрезка.  При  анализе  проводится  моделирование  ВС  с  градиентным  показателем  преломления,  который  определяется  по  формуле:





где:    —  значение  показателя  преломления  в  центре  ВС,

  —  его  значение  на  границе  неоднородной  сердцевины.  График  зависимости    при  разбиении  по  сердцевине  отрезка  радиусов  показан  на  рис.  1,  а  по  концу  —  на  рис.  2,  а,  б  при  разном  числе  N  слоев  разбиения.

Итак,  сечение  круглой  формы  разбивается  на  концентрические  окружности  с  радиусами    и  проводится  измерение  показателей  преломления    на  концах  соответствующих  радиусов.  Затем  осуществляется  повторное  измерение  ,  но  уже  в  точках    ….  Полученные  результаты  запоминаются,  причем    и  ,  где  i=1.  2.  3...,k,  а  k  —  число  концентрических  окружностей.  Величина  k  зависит  от  точности  аппроксимации  выражения  .  С  увеличением  точности  возрастает.  Поскольку  точность  аппроксимации  выражения  ,  а  требуемая  величина  заранее  не  может  быть  предсказана,  то  измерения  проводятся  с  запасом,  т.е.  .

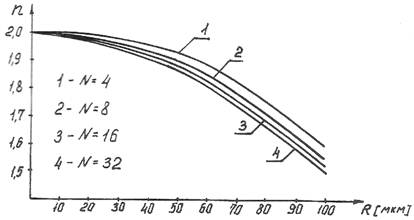

Рисунок  1.  График  зависимости  n(r)  при  разбиении  по  середине  отрезка  радиусов



Для  решения  поставленной  задачи  необходимо  решить  два  вопроса:

·     что  представляет  собой  аппроксимирующая  линия;

·     как  оценить  достаточно  точно  совпадение  аппроксимирующей  линии  с  кривой  n(r).

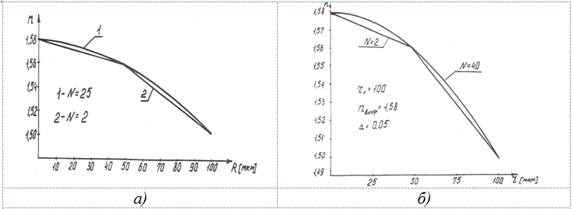

Рисунок  2.  Графики  зависимости  n(r)  при  разбиении  по  концу  отрезка



Из  выражения    получают  две  совокупности  ,  соответствующие  значениям  радиусов:    и    и  ,  соответствующие  радиусам:    .

Исследования  показывают,  что  расчетные  значения  показателей  преломления    ближе  всего  располагаются  к  экспериментальным  значениям    в  точках      для  первого  типа  деления  и  для  второго  в  точках:



  .



Однако  эти  значения  показателей  никогда  не  совпадают  между  собой  и,  следовательно,  можно  считать,  что      для  всех    и  при  любом  .

Говорить  об  аппроксимации  кривой    ломаной  линией  можно,  если  параметры,  характеризующие  точность  аппроксимации,  поддаются  количественной  оценке  и  дают  надежные  результаты  для  всего  диапазона  изменения  .  В  качестве  такого  параметра  можно  взять  разность  между  расчетными  и  экспериментальными  значениями  показателей  преломления,  т.  е.  разность  вида    .

Разность    ,  вычисленная  для  одинаковых  значений  ,  оценивает  погрешность  измерения,  величина  ее  не  зависит  от  параметра  .  Поэтому,  в  таком  виде  она  не  может  быть  использована  для  оценки  точности  аппроксимации.

Внутри  каждого  участка  аппроксимации  величина  показателя  преломления  остается  постоянной.  Так,  например,  на  участке    коэффициент  преломления  равен  ,  на  участке    и  т.  д.  В  то  же  время  величина    внутри  каждого  интервала  убывает  в  зависимости  от  возрастания  r.  Таким  образом,  разность      достигает  своего  максимального  значения  на  левой  границе  каждого  интервала.  Сама  величина  разности      не  представляет  особого  интереса,  если  содержательная  часть  этой  разности  не  изменяется  внутри  каждого  интервала  при  движении  от    к  .  Как  было  указано  выше,  значение      выровненное  на  правой  границе  интервала,  характеризует  точность  измерительной  установки,  либо  точность  математической  зависимости  .  Кроме  того,    ,  выровненное  на  левой  границе  интервала,  характеризует  погрешность  аппроксимации  ломаной  линией  зависимости    и  величина  этой  разности  зависит  от  .

В  случае  монотонной  функциональной  зависимости    разность      для  каждого  интервала  имеет  одинаковый  знак,  что  дает  возможность  в  одинаковых  условиях  исследовать  погрешность  как  для  каждого  интервала  в  отдельности,  так  и  суммарное  значение  по  всем  интервалам.  Однако,  если  монотонность  функции  будет  соблюдаться  во  всех  интервалах,  то  суммарная  погрешность  не  даст  правильной  оценки  аппроксимирующих  свойств  ломаной  линии.

Во  всех  рассматриваемых  ниже  примерах  предлагается  единый  алгоритм  исследования  зависимостей  показателей  преломления  от  изменения  радиуса.

На  первом  этапе  определяется  возможное  количество  слоев  разбиения  к.  Величина  к  зависит  от  значения  показателей  преломления    и  -  величина  показателя  преломления  при  ,  а    —  при  ,  т.е.  в  центре  и  на  границе  образца  световода.  Поскольку  любая  из  рассматриваемых  функций  монотонна  на  отрезке  [0,100],  то  можно  записать  очевидное  соотношение:





где:    —  число  разбиения  интервала

  —  приращение  показателя  преломления  на  i-ом  участке  разбиения.  Величина    выбирается,  исходя  из  требуемого  приближения,  т.  е.  если  в  i-ом  слое  разбиения,  находящемся  на    расстоянии  от  центра  образца  ()  показатель  преломления  равен  ,  то  ширину  слоя  надо  выбрать  так,  чтобы  для  любого    в  интервале    величина    менялась  на  величину  ,  определяемую  заданной  точностью  .  Математически  это  условие  можно  записать  как



      (1)



для  всех  i=1,2,3,….,  к.  Поскольку  между  n  и  r  имеется  функциональная  связь    и  эта  функция  непрерывна  и  монотонна,  можно  величины  ,  удовлетворяющие  неравенству  (1)  подобрать  так,  что  для  всех    будет  обеспечено



.



Тогда



к  =  |n*  –  n1|  /Е



откуда  видно  что,  зная  граничные  значения  показателей  преломления  и  точность  E,  независимо  от  вида  функции  n=f(r),  всегда  можно  оценить  количество  слоев  разбиения  к  .  После  определения  к  необходимо  рассмотреть  зависимость  n=f(r),  откуда  вычисляются  радиусы  r1  и  показатели  преломления  ni,  соответствующие  всем  к  слоям  разбиения.

Ниже  приводятся  примеры  вычисления    и    для  шести  функций    конкретно  вида.

1.  Функция



      (2)



Показатель  преломления  в  i  точке





При  переходе  i-того  слоя  к  i+1  показатель  преломления  получает  приращение





а  радиус  i+1  слоя  вычисляется  по  формуле:



      (3)



Учитывая,  что  функция  (2)  убывает  с  возрастанием  r  и  область  изменения  показателя  преломления  [n*,n1]  разбивается  на  одинаковые  интервалы  Dn  и  то,  что  для  каждого  Dni  должно  выполняться  неравенство  (1),  формула  (3)  преобразуется  к  виду





2.  Функция



      (4)



Радиус  i+1  выражается  формулой



      (5)



Учитывая,  что  для  выражения  (4)  ,  а  также    формула  (5)  преобразуется  к  окончательному  виду:





3.  Функция:





Радиус  i+1  слоя  для  этого  профиля  показателя  преломления:





4.  Для  функции:





радиус  i+1  слоя  записывается  как







5.  Для  распределения  показателя  преломления





радиус  слоя  имеет  вид





6.  Для  функции



      (6)



получается



      (7)



Учитывая  непрерывность  функции  (6)  на  отрезке  [0,  B],  всегда  можно  подобрать  такие  значения  ,  при  которых:





Геометрически  это  означает  равномерное  разбиение  интервала  изменения  показателя  преломления  [  на  равные  участки  .  Каждый    участок  представляет  собой  концентрическое  кольцо  с  внутренним  радиусом  ,  внешним  радиусом    и  шириной  .  В  каждой  точке  интервала    показатель  преломления  остается  постоянным  и  равным    с  точностью  менее    Учитывая  характер  изменения  зависимости  (6),  получается:





т.  е.  второе  слагаемое  по  корням  в  формуле  (7)  отрицательно.  Если  подставить  в  (7)  значение    вместо  ,  можно  получить  окончательный  вид  расчетной  формулы:





Для  практической  реализации  описанных  алгоритмов  следует  учесть  чувствительность    шагового  двигателя,  величина  которого  не  может  быть  менее  2  мкм.  Каждый  раз  при  определении  двух  смежных  радиусов    и    находится  ширина  слоя  разбиения  DLR,  величина  которой  делится  на    нацело:







Если  ,  то  радиус  очередного  слоя  подсчитывается  как





Если  ,  то  берется  более  грубая  точность    Точность  огрубляется  до  тех  пор,  пока  вновь  не  получается  неравенство  ,  затем  процедура  поиска  радиуса  очередного  слоя  продолжается.  Этот  процесс  заканчивается,  когда    достигает  наружного  радиуса.

Модельные  исследование  показали  следующее.

Функция  1.  Для  n=1.467,  в=100  мкм,  =0,001,  m=2-2,  H=2  мкм  результаты  расчетов  позволяют  выявить,  что  точность  Е=  достигается  при  всех  значениях  радиуса  вплоть  до  .

Функция  2.  Для  =1.457,  в=100  мкм,  H=2  мкм  результаты  расчетов  показали,  что  точность  Е=  выдерживается  при  сканировании  с  шагом  2  мкм  до  ,  в  дальнейшем  до    точность  не  превышает  Е=.  При  возможности  сканирования  с  переменным  шагом  до    возможно  прохождение  участка  за  5  шагов,  а  на  оставшиеся  68  мкм  необходимо  затратить  34  шага.

Функция  3  вычислялась  при  =1,  5,  в=100  мкм,  H=2  мкм;  результаты  моделирования  показали,  что  точность  Е=  придерживается  при  сканировании  до  .  Остальные  участки  могут  быть  пройдены  с  точностью  Е=.  При  переменном  шаге  сканирования  расстояние  до    может  быть  пройдено  за  6  шагов,  а  оставшиеся  58  мкм  —  за  29  шагов.  С  ростом    точность  моделирования  градиентного  ВС  многослойным  падает.

Функция  4  вычислялась  при  =1,  457,  =1,460,  в=100  мкм,  H=2  мкм.  В  этом  случае  точность  Е=  выдерживается  до  ,  а  для  остальных  слоев  она  ухудшается  до  .  При  сканировании  с  переменным  шагом  слои    могут  быть  пройдены  за  6  шагов,  а  остальные  58  мкм  –  за  29  шагов.

Итак,  выше  рассмотрена  возможность  моделирования  градиентных  световодов  различных  типов  многослойными  и  определены  основные  критерии  точности  такой  замены.



Список  литературы

1.Андросик  А.Б.,  Воробьев  С.А.,  Мировицкая  С.Д.  Рефракционный  метод  исследования  волоконных  световодов.  Lambert  Academic  Publishing  2012  —  296  c.

2.Воробьев  С.А.,  Андросик  А.Б.,  Мировицкая  С.Д.  Вычислительная  фотоника.  Основы,  задачи,  методы  анализа.  Lambert  Academic  Publishing  2012  —  183  c.

3.Лазарев  Л.П.,  Мировицкая  С.Д.  Контроль  геометрических  и  оптических  параметров  волокон.  М.:  Радио  и  связь,  1988.  —  280  с.
